Gladi · 17. 05. 2016 15:38

Dobrý den, chtěl bych se zeptat jak zakótovat pomocí tolerančních značek (typ uložení) v soustavě jednotné díry káču káču, kterou jsem vyrobil pomocí 3D tisku. V rotační části je otvor, do kterého přijde držák na roztočení. Průměr otvoru je asi o 0,3 milimetru větší než průměr držáku. Držák je v díře nalepen pomocí lepidla a nelze s ním otáčet.

Potřebuji to zakótovat na výkres pomocí tolerančních značek v soustavě jednotné díry, tak aby se nezměnila funkčnost soustavy. Nejsem si jistý jestli je zde použito uložení s vůli ( kdy je hřídel menší, ale zároveň se hřídel může pohybovat) nebo uložení s přesahem ( kdy je hřídel zase větší, což tu neplatí, ale je to nepohyblivé, což platí).

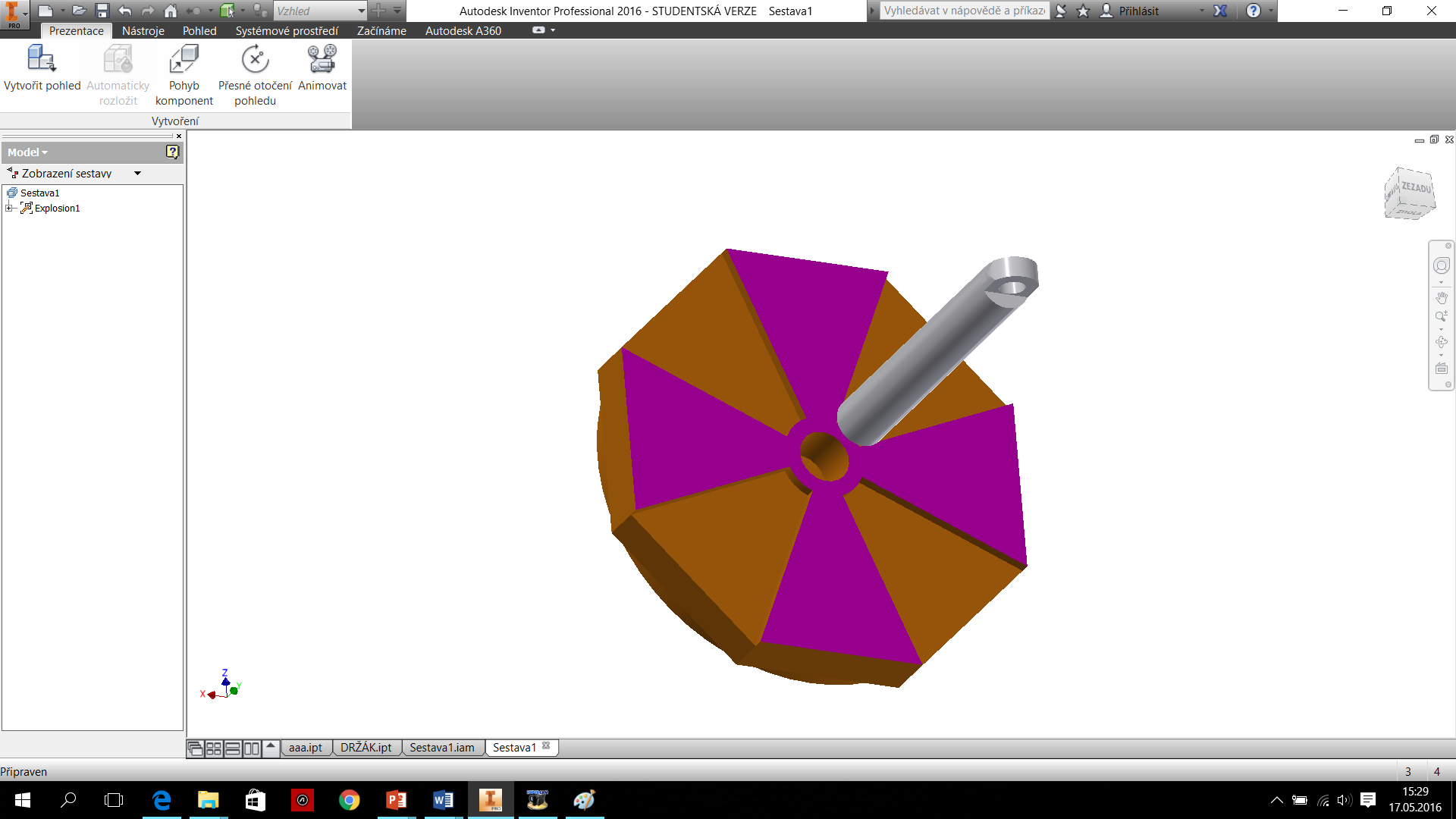

Přikládám i obrázek.
//forum.matweb.cz/upload3/img/2016-05/92263_obrazek.png

Předem díky za jakoukoliv pomoc.

Honzc · 18. 05. 2016 06:52 — Editoval Honzc (18. 05. 2016 07:00)

↑ Gladi:
Rozhodně to bude uložení s vůlí. (jestliže to bude lepené, pak lepidlo požebuje vůli 0.3-0.4 mm)
Máš dvě možnosti.
1. K rozměrům vypíšeš přímo toleranci:
díra: $d\,^{+0.05}_{\,0}$
hřídel: $d\,^{-0.30}_{-0.35}$
Jestli jsem to dobře pochopil, tak tuto možnost nechceš.
2. Pomocí tolerancí v soustavě jednotného hřídele
Tady ovšem stupeň IT závisí na průměrech .
Pokud bude průměr držáku 10-20 mm pak by to mohlo být: (se zvětšujícím se průměrem držáku bys musel zmenšovat stupeň IT)
díra: $d\,H9$
hřídel $d\,a10$

Poznámka: Pokud by jsi tam chtěl držák nalisovat, pak bys volil uložení s přesahem.

Gladi · 18. 05. 2016 15:38

↑ Honzc:
Díky za pomoc :)
